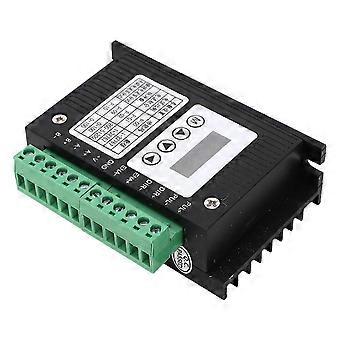

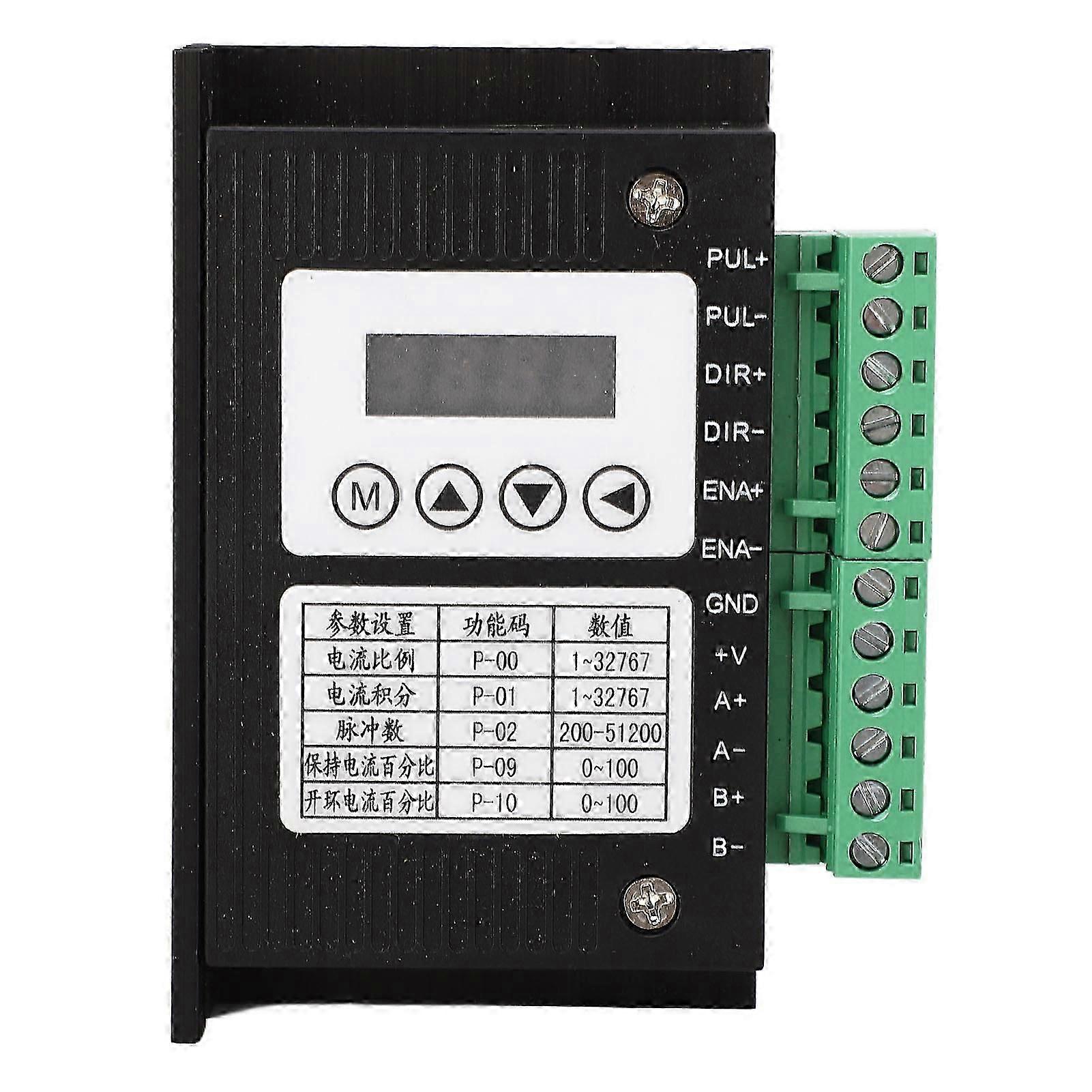

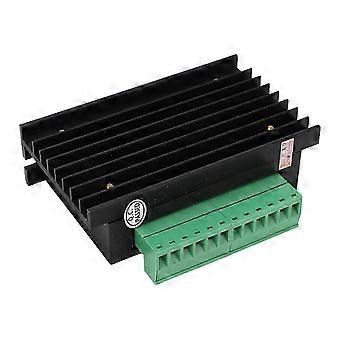

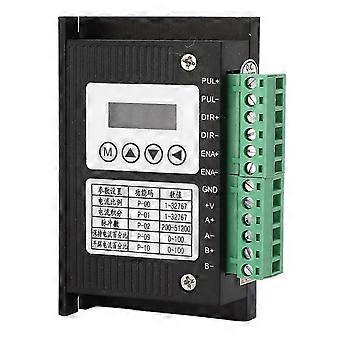

항목 유형: 스테퍼 모터 드라이버 매개변수: DM542L 최소 연속 출력 전류: 1A 최대 연속 출력 전류: 4.2A 최소 입력 전원 공급 장치 전압: 18V DC 일반적인 입력 전원 공급 장치 전압: 24V DC 최대 입력 전원 공급 장치 전압: 48V DC 최소 로직 입력 전류: 7mA 일반적인 로직 입력 전류: 10mA 최대 로직 입력 전류: 20mA 전체 기계의 최대 전력: 100W 펄스 주파수: 0-200kHz 최소 절연 저항: 500M 디지털 출력 포트의 최대 논리 전류: 100mA 디지털 출력 포트의 최대 내전압: 24V 냉각 모드: 자연 냉각 또는 외부 라디에이터. 사용법: 먼지, 오일 미스트 및 부식성 가스를 피하십시오. 온도: 0 - 50 주변 습도: 40-90% RH 작동 환경 진동: 10~55Hz/0.15mm 보관 온도: -20- +65 인터페이스 정의: 터미널 1 기호: A+ 터미널 1 이름: 위상 모터 권선+ 단자 1 와이어 색상 터미널 2 기호: A- 터미널 2 이름: 위상 모터 권선- 단자 2선 색상 터미널 3 기호: B+ 터미널 3 이름: B 상 모터 권선+ 단자 3선 색상 터미널 4 기호: B- 터미널 4 이름: B 상 모터 권선- 단자 4선 색상 터미널 5 기호: VCC 단자 5 이름: 입력 DC 전압 포지티브 단자 5선식 색상 18-48V DC 터미널 6 기호: GND 단자 6 이름: 입력 DC 전압 음극 단자 6선 색상 18-48V DC 제어 신호 단자: 터미널 1 기호: DIR- 터미널 1 이름: 방향 음수 입력 단자 1 신호 소스 +5V~24V 범용, 저항을 직렬로 연결할 필요가 없습니다. 터미널 2 기호: DIR+ 터미널 2 이름: 방향 포지티브 입력 단자 2 신호 소스 +5V~24V 범용, 저항을 직렬로 연결할 필요가 없습니다. 터미널 3 기호: PUL- 터미널 3 이름: 펄스 네거티브 입력 단자 3 신호 소스 +5V~24V 범용, 저항을 직렬로 연결할 필요가 없습니다. 터미널 4 기호: PUL+ 터미널 4 이름: 펄스 포지티브 입력 단자 4 신호 소스 +5V~24V 범용, 저항을 직렬로 연결할 필요가 없습니다. 터미널 5 기호: ENA- 터미널 5 이름: 모터 활성화 음극 입력 터미널 5 신호가 유효하면 모터가 자유 상태이며 정지하지 않습니다. 터미널 6 기호: ENA+ 터미널 6 이름: 모터 활성화 포지티브 입력 터미널 6 신호가 유효하면 모터가 자유 상태이며 정지하지 않습니다. 터미널 7 기호: ALM- 터미널 7 이름: 경보 신호 음수 출력 터미널 8 기호: ALM+ 터미널 8 이름: 경보 신호 양극 출력 결점 오류 코딩 1: Er01 결함 설명 1: 모터 과전류 해결 방법 1: 검사를 위해 공장으로 돌아갑니다. 오류 코딩 2: Er02 결함 설명 2: 드라이브 과전압 해결 방법 2: 모터가 단락되었는지 또는 전류를 줄였는지 감지합니다. 오류 코딩 3: Er03 결함 설명 3: 하드웨어 결함 해결 방법 3: 입력 전압이 너무 높은지 확인하십시오. 매개변수 모니터링 기능 코딩 1: L-00 기능 설명 1: 속도 기능 소개 1: 전류 속도, 전압 및 전류를 실시간으로 모니터링하고 드라이버가 정상적으로 작동하는지 확인하고 이상 발생 시 적시에 해결합니다. 기능 코딩 2: L-01 기능 설명 2: 펄스 속도 기능 소개 2: 전류 속도, 전압 및 전류를 실시간으로 모니터링하고 드라이버가 정상적으로 작동하는지 확인하고 이상 발생 시 적시에 해결합니다. 기능 코딩 3: L-02 기능 설명 3: 주어진 펄스 번호 기능 소개 3: 전류 속도, 전압 및 전류를 실시간으로 모니터링하고 드라이버가 정상적으로 작동하는지 확인하고 이상 발생 시 적시에 해결합니다. 함수 코딩 4: L-03 기능 설명 4: 쓸모 없음 기능 소개 4: 전류 속도, 전압 및 전류를 실시간으로 모니터링하고 드라이버가 정상적으로 작동하는지 확인하고 이상 발생 시 적시에 해결합니다. 함수 코딩 5: L-05 기능 설명 5: 드라이버 오류 코딩 기능 소개 5: 실시간으로 수신된 펄스 수를 확인하여 모터가 step._x00 부족한지 확인합니다.
